Степень защиты IP

Степень защиты IP (International Protection) - классификация способа защиты, обеспечиваемого корпусом технического устройства от попадания внешних твёрдых предметов, пыли и жидкости, и проверяемого стандартными методами испытаний. Это один из основных параметров, по которому выбирают оборудование.

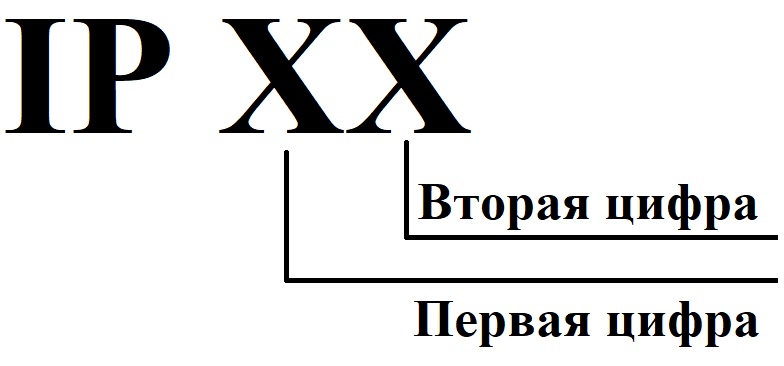

Маркировка степени защиты корпуса осуществляется при помощи международного знака защиты (IP) и двух цифр, первая из которых (от 0 до 6) означает защиту от попадания твёрдых предметов и пыли, а вторая (от 0 до 9) - от проникновения жидкости (например IP66).

При выборе оборудования для объекта, будь то квартира, гараж или склад, необходимо знать заранее, где они будут установлены. Будут ли они внутри помещения или на улице, в сухом месте или с повышенной влажностью.

Часто, защита от попадания жидкостей автоматически обеспечивает защиту от проникновения сторонних предметов. Например, устройство, имеющее защиту от жидкости на уровне 4 (прямое разбрызгивание), автоматически будет иметь защиту от попадания посторонних предметов на уровне 5.

Наиболее часто встречаемые степени защиты:
IP20 - устанавливается в сухих помещениях.
IP54 - может эксплуатироваться на улице, кроме мест прямого воздействия струй воды, а также в помещении с повышенным уровнем влажности.
IP66 - может эксплуатироваться на улице в любых погодных условиях.
IP67/IP68 - допускается погружать в воду, глубина и время погружения указывается дополнительно.

Первая цифра:
0 - защита отсутствует;
1 - защита от твердых тел диаметром >= 50 мм;
2 - защита от твердых тел диаметром >= 12,5 мм;
3 - защита от твердых тел диаметром >= 2,5 мм;
4 - защита от твердых тел диаметром >= 1 мм;
5 - частичная защита от пыли;
6 - полная защита от пыли.

Вторая цифра:
0 - защита отсутствует;
1 - защита от капель конденсата, падающих вертикально;
2 - защита от капель, падающих под углом до 15 градусов;
3 - защита от капель, падающих под углом до 60 градусов;
4 - защита от брызг, падающих под любым углом;
5 - защита от струй, падающих под любым углом;
6 - защита от сильных водяных струй;
7 - кратковременное погружение на глубину до 1 м;
8 - погружение на глубину более 1 м длительностью более 30 мин;
9 - защита от воздействия струй воды высокой температуры.

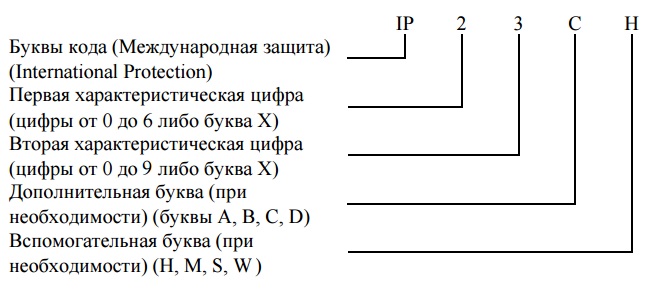

Также некоторое оборудование после цифр имеет дополнительные буквы, они обозначают степень защиты людей от доступа к опасным частям и указывается в том случае, если:

• действительная степень защиты от доступа к опасным частям выше степени защиты, указанной первой цифрой;
• обозначена только защита от вредного воздействия воды, а первая цифра заменена символом «Х».

Первая дополнительная буква предназначена для отображения уровня защиты человека от прикосновения к опасным частям оборудования:
A - тыльной стороной руки;
B - пальцем;
C - инструментом;
D - проводом.

Вторая дополнительная буква предназначена для вспомогательной маркировки таких особенностей оборудования как:
H - принадлежность к высоковольтной аппаратуре;
M - тестирование уровня защиты от воды (вторая цифра в маркировке IP) при работающем устройстве;
S - тестирование уровня защиты от воды при неработающем устройстве;
W - наличие защиты от различных погодных условий.

Более подробную информацию по оборудованию можно уточнить у персональных менеджеров компании Satvision.
