Датчик PIR

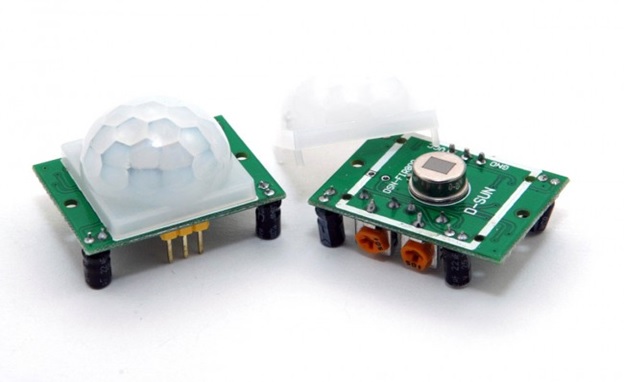

PIR – пассивный инфракрасный датчик движения. Основан он на пироэлектрически чувствительном элементе, который  реагирует на изменение уровня инфракрасного излучения в зоне его действия.

---

Датчик реагирует на изменение излучения в инфракрасном диапазоне, а именно в средней его части — 5-15 мкм (тело среднего здорового человека излучает в диапазоне около 9 мкм). Он реагирует на изменение уровня излучения в пространстве, то есть улавливает перемещение объекта.

Кристаллические вещества датчика обладают свойством поляризоваться под действием падающего на них излучения. При изменении интенсивности излучения изменяется и поляризация, а, следовательно, и напряженность электрического поля в кристалле. Далее измеряя разность потенциалов между разными точками кристалла можно судить о величине излучения. Правда возникающая разность потенциалов довольно быстро компенсируется «налипающими» на кристалл заряженными частицами, которых в окружающем пространстве достаточно. По этой причине для измерения постоянной интенсивности излучения пироэлектрик не очень пригоден. Нормально может быть зафиксировано именно изменение излучения.

Но в целях, в которых подобные датчики применяются, то есть обнаружение передвижение инфракрасного излучения - это то, что нужно.

После того, как датчик уловил движение, он передаёт сигнал на процессор камеры, который в свою очередь передаёт этот сигнал на регистратор. После чего DVR начинает записывать видео с данной камеры.

Для чего этот датчик вмонтирован в камеру:

• данный датчик не реагирует на изменение видео потока, а следовательно не будет реагировать на такие факторы, как движение деревьев, движение травы, на мелких животных, птиц и т.д.;
• данный датчик имеет угол обзора 120 градусов, что позволяет начать запись до появления объекта в кадре.

В ассортименте Satvision присутствуют две модели камер со встроенным датчиком PIR:

• SVC-S172PIR;
• SVC-D272PIR.

С помощью встроенного датчика PIR минимизируется количество «ложных срабатываний», которые присущи обычной детекции движения, соответственно это позволяет существенно сэкономить место на жёстком диске Вашего регистратора.
